Eléments architecturaux

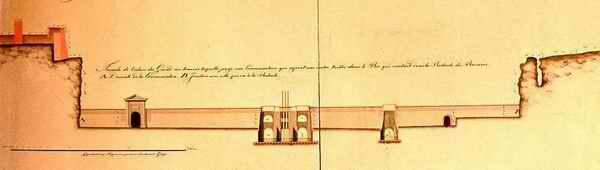

Vue en coupe
Ecluse du Grund : Coupe transversale

La base de l’écluse est composée de trois ouvertures d'eau en arcade. Chaque ouverture est large d’environ 9, 5 pieds (environ 3 mètres)

L’écluse est composée d’un radier avant et d’un radier arrière. Ces radiers sont posées au fond de la rivière afin d’éviter que se forment des excavations provoquées par les remous de la rivière

Lorsque l’eau de l’écluse monte, les portes du Grund sont fermées de poutrelles avec des terres et du fumier afin de retenir les eaux

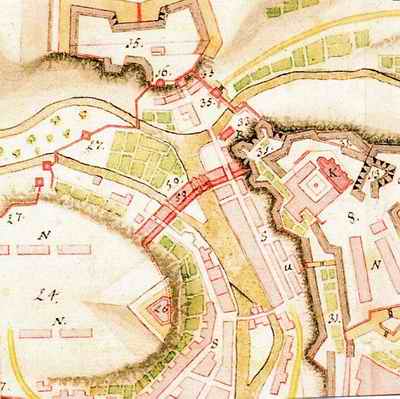

Extrait plan de la fameuse forteresse
Ecluse du Grund : Extrait du plan de la fameuse forteresse





Des maisons sont attenantes à l'écluse

A gauche de l’écluse un déversoir est construit. Le déversoir permet de réguler l’eau lors de la crue. Il permet également de faire redescendre le niveau l’eau lorsque la vallée est inondée.

L’ouverture et la fermeture de l’écluse s’exercent par l’intermédiaire de vannes qui se lèvent et se baissent grâce à des leviers ferrés et chevillés que l'on pose dans les trous des « moutons »

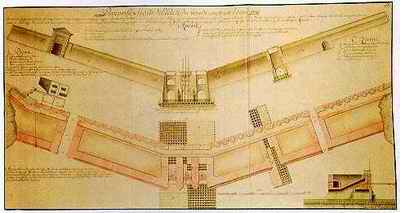

Ecluse plan
Ecluse du Grund : Plan
